        針對目前各種水壓調節系統的不足，肯富來水泵采用了雙閉環控制電路，分別是轉速閉環和水壓控制閉環。其中設置水泵轉速控制為內環，轉速反饋信號取自于異步電動機機械連接的光電編碼器，設置水壓控制為外環，出水壓力信號取自水泵出水口處壓力傳感器的輸出信號。

        設計的主要控制器件選取如下：

        可編程邏輯控制器(PLC)：已廣泛用于工業生產中，它以極短的掃描周期，豐富的性能，極大地提高了生產效率，并且具有很強的聯網和監控功能。

        晶閘管智能控制模塊：高度集成了晶閘管主電路和移相控制電路，具有電力調控功能。另為還具有過熱、過流、缺相等保護功能。

        光電編碼器：它實現了對轉速的高精度采樣。

        1.轉速閉環設計

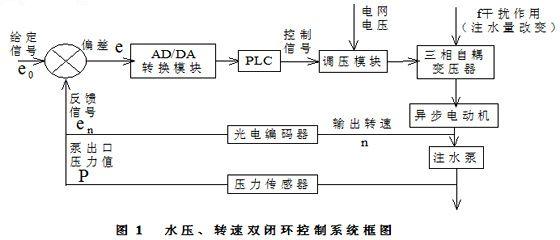

        轉速閉環如圖1所示，由光電編碼器對轉速進行采樣，得到反饋信號en , en與給定信號e0進行比較得到控制信號e，通過AD/DA轉換模塊輸入到PLC的輸入側，PLC通過一定的控制算法，根據負載的大小自動調節電機的輸入電壓，使定子功率因cosφ始終保持在較高值，從而提高電動機的效率，達到節能的目的。

        2.水壓控制閉環設計

        水泵是一種減轉矩負載，隨著轉速的降低，負載轉矩與轉速的平方成比例地減小。設水泵當電機轉速為n時流量為Q，楊程為H，軸功率為P，需要時將電機轉速調至n2，則這時的流量變?yōu)镼2，揚程變?yōu)镠2，軸功率變?yōu)镻2，由物理學知識可知：水泵軸功率P與轉速n的立方成正比,楊程H與轉速n的平方成正比，流量Q與轉速n成正比。

        顯然，采用轉速調節時，若要求流量Q由1減為1/2，只需使轉速由1降為1/2即可，而軸功率P則由1減為(1/2)3，即節約7/8的電功率，因此，基于轉速控制如降低水泵的運行速度，進行系統控制，可以大幅度降低電動機軸功率損耗，節能效果非常顯著。

        另外，當出水口的水壓受外部干擾時，水泵的轉速越高，出水口的水壓對水泵轉速的變化率越小，即水泵高速運行時轉速的變化對水壓的影響越小。因而對水壓自動調節系統來說，為了提高系統的穩定性和抗干擾能力，本次設計采用水壓外環的閉環設計。

        水壓控制閉環如圖1所示，通過壓力傳感器對對朱水泵的出口壓力信號進行采樣，即輸出實際水壓值P，PLC將泵出口壓力值P與其內部設定的壓力值進行比較，得到偏差信號，再通過模糊PID算法輸出控制信號，并將此控制信號傳遞給執行器。佛山水泵廠發現通過執行器來調節三相自耦變壓器的抽頭以改變電機定子端的輸入電壓，從而電機的轉速和注水泵的轉速也隨之改變，泵的出口壓力改變，再經過壓力傳感器反饋給PLC，從而達到水壓P的在線調整。
